Manipulações básicas de arquivos raster usando GDAL e python



  • Lê e plota arquivo raster usando GDAL

  • cria binary mask e exporta arquivo



O GDAL é uma translator library para dados vetoriais e rasteriais, com modelos próprios para trabalhar esses tipos de dados.

Uma grande diversidade de pacotes e libraries em diversas linguagens são baseados no GDAL. Acredito que vale muito a pena saber usá-la até para entender melhor a estrutura dos dados no contexto de GIS.

O GDAL tem API para diversas linguagens, incluindo o python. A API para python pode ser consultada aqui



Lê e plota arquivo raster usando GDAL

from osgeo import gdal
import numpy as np
import matplotlib.pyplot as plt

ds = gdal.Open(p + file) # abre somente 1 arquivo raster
gt = ds.GetGeoTransform() # object
proj = ds.GetProjection()

# para evitar os dados no data de aparecerem na visualizacao
# e atrapalhar o entendimento do conteúdo
nodata = ds.GetRasterBand(1).GetNoDataValue()
data = ds.ReadAsArray()
# importante sempre fechar o arquivo
ds = None

# aplica máscara e checa dimensões e número de bandas
data = np.ma.masked_values(data, nodata)
print(data.shape)



fig, ax = plt.subplots(figsize=(5,6), constrained_layout=True)

im = ax.imshow(data, extent=extent)
cb = fig.colorbar(im, shrink=.5)
ax.axes.xaxis.set_visible(False)
ax.axes.yaxis.set_visible(False)
cb.set_label('NDVI')

Informações do arquivo raster

Acima pode-se observar a distribuição de NDVI em uma área de produção de cultura agrícola em certo período de intenso desenvolvimento (altos valores de NDVI).



Criar uma binary mask

Para esse exercício, suponha que quero ver a distribuição do NDVI apenas onde o mesmo encontra-se acima do valor médio na ocasião.

É uma maneira de explorar, entender os dados que temos em mãos.

import matplotlib.colors

# cria a máscara com condição
binmask = np.where((data >= np.mean(data)),1,0) # tudo que for > média, entao =1
# cores p/ quando atender/não atender a condição
cmap = matplotlib.colors.ListedColormap(['red', 'green'])

# plota
fig, ax = plt.subplots(figsize=(5,6), constrained_layout=True)

im = ax.imshow(binmask, extent=extent, cmap=cmap)
ax.axes.xaxis.set_visible(False)
ax.axes.yaxis.set_visible(False)
cb.set_label('NDVI > média')

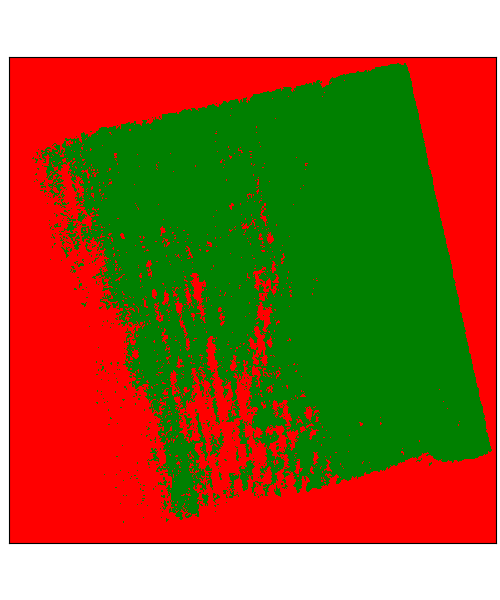

Nesse caso, tudo que estava acima do valor médio de NDVI da imagem, agora aparece na cor verde, e abaixo, na cor vermelha.

Informações do arquivo raster



Exporta em disco

# ajusta driver p/ exportar
driver = gdal.GetDriverByName('GTiff')
driver.Register()
outds = driver.Create('path_to_binmask.tif',
                      xsize = binmask.shape[1], # number of cols
                      ysize = binmask.shape[0], # number of rows
                      bands = 1,
                      eType = gdal.GDT_Int16)
outds.SetGeoTransform(gt)
outds.SetProjection(proj)
outband = outds.GetRasterBand(1)

# escreve em disco
outband.WriteArray(binmask)
outband.SetNoDataValue(np.nan)
outband.FlushCache()

# não esquecer de fechar o dataset
outband = None
outds = None



Obs: Usei como fonte para o código o canal Making Sense Remotely, que tem ótimos tutoriais de GIS para R e python. Veja aqui.
