Manipulações básicas de arquivos raster usando GDAL e python



  • Dividir (ou split) o raster em “pedaços” igualmente espaçados



O GDAL é uma translator library para dados vetoriais e rasteriais, com modelos próprios para trabalhar esses tipos de dados.

Uma grande diversidade de pacotes e libraries em diversas linguagens são baseados no GDAL. Acredito que vale muito a pena saber usá-la até para entender melhor a estrutura dos dados no contexto de GIS.

O GDAL tem API para diversas linguagens, incluindo o python. A API para python pode ser consultada aqui

Uma operação interessante e comum é o corte de um raster de acordo com área desejada/pré definida.

Em algumas ocasiões, pode ser que seja necessário dividir uma área em subáreas. Para delimitação de áreas experimentais, coleta de amostras, entre outros.

Nesse caso, a operação a seguir pode ser bastante útil.

Libraries

from osgeo import gdal
import numpy as np
import matplotlib.pyplot as plt

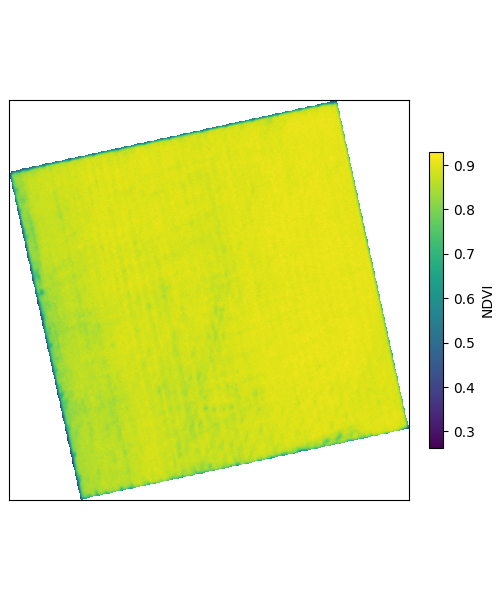

No exemplo, continuo usando o mesmo raster (NDVI) usado no texto de manipulação de rasters com GDAL - 1.

Informações do arquivo raster

Abre e faz split do raster

ds = gdal.Open(p + file)
gt = ds.GetGeoTransform()
proj = ds.GetProject

xmin = gt[0]
ymax = gt[3]
res = gt[1]

xlen = res * ds.RasterXSize
ylen = res * ds.RasterYSize

div = 3 # split em 9 pedaços, igualmente espaçados

xsize = xlen/div
ysize = ylen/div

xsteps = [xmin + xsize * i for i in range(div + 1)]
ysteps = [ymax - ysize * i for i in range(div + 1)]

for i in range(div):
    for j in range(div):
        xmin = xsteps[i]
        xmax = xsteps[i+1]
        ymax = ysteps[j]
        ymin = ysteps[j+1]

        print('xmin: '+str(xmin))
        print('xmax: ' + str(xmax))
        print('ymin: ' + str(ymin))
        print('ymax: ' + str(ymax))
        print('\n')

        gdal.Warp('ndvi'+str(i)+str(j)+'.tif',
                  ds,
                  outputBounds = (xmin, ymin, xmax, ymax),
                  dstNodata = -9999)

ds = None



Visualiza

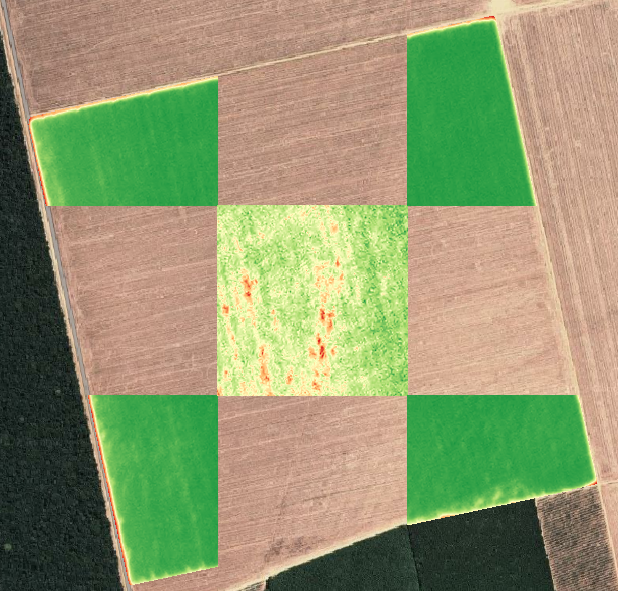

Para entender o que aconteceu, a imagem abaixo (vinda do QGIS) mostra algumas das partes do raster (todas as partes constituem a totalidade do raster original).

Informações do arquivo raster

Obs: a escala de cor foi ajustada para cada parte do raster, por isso não “conversam” entre si.



Obs: Usei como fonte para o código o canal Making Sense Remotely, que tem ótimos tutoriais de GIS para R e python. Veja aqui.
